Prise en main rapide
Créer un nouveau plan
Choisissez dans la barre de menu
Données - Nouveau plan (
ctrlN) pour vous permettre de débuter la réalisation d'un nouveau plan de réseau.

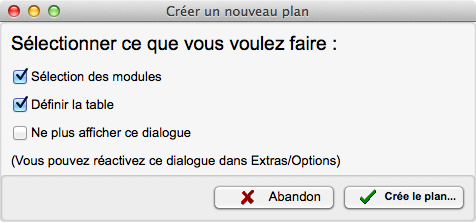

Si vous n'avez pas modifié la configuration standard, une fenêtre de dialogue doit alors apparaître, elle permet de procéder au choix d'un module (une bibliothèque prédéfinie d'éléments de voies), ainsi que d'une table (surface plane) pour réaliser votre plan de réseau. Utilisez ces deux options et lorsque vous avez fait vos choix, pressez sur la touche Crée le plan...
Si la fenêtre de dialogue "Créer un nouveau plan" n'apparaît pas: Pas de panique, vous pouvez également réaliser les opérations décrites ci-dessus, en accédant au préalable avec la barre principale de menus, sous "Extras - Options", où vous pourrez ainsi activez à nouveau l'affichage de ces deux options *
Choisir un module

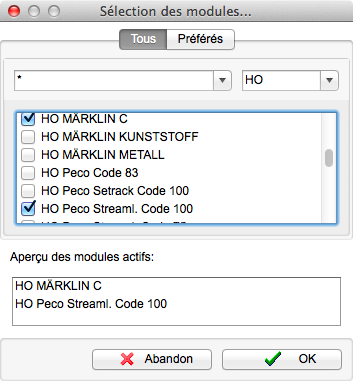

Si dans la fenêtre de dialogue "Créer un nouveau plan", vous avez activé l'option correspondante, la fenêtre de dialogue "Sélection des modules..." va s'ouvrir. Rappelons que dans le logiciel Raily, un module est une bibliothèque prédéfinie d'éléments de voies propre à un fabricant donné.
Vous pouvez aussi ouvrir cette fenêtre avec la combinaison de touches
ctrlM.
Dans cette fenêtre, vous pouvez choisir avec quel catalogue d'éléments de voies vous souhaitez travailler. Il est possible de filtrer ces choix par fabricant ou par échelle/écartement.
Truc: Si vous utilisez très souvent les mêmes modules, Vous pouvez, en utilisant depuis la barre principale de menus "Extras - Options...", définir ces Modules utilisés très fréquemment dans l'onglet "Module(s) préféré(s)". Ceux-ci vous seront alors proposés en priorité dans cette boîte de dialogue.
Définir la place disponible
Si vous avez activé l'option "Définir la table" dans la fenêtre de dialogue "Créer un nouveau plan", alors doit s'ouvrir une nouvelle fenêtre de dialogue "Saisie des dimensions souhaitées", laquelle vous permettra ensuite de saisir les données relatives à la surface plane sur laquelle vous allez ensuite créer le plan de votre réseau miniature. Vous pouvez aussi activer cette fenêtre à partir de la barre principale des menus, en choisissant
"Introduire - Assistant Table ou Pièce...".
Vous définissez un simple rectangle qui correspond à la surface nécessaire de votre plan de réseau (vous pourrez toujours adapter le contour de cette surface à un tracé plus complexe, en utilisant l'outil de dessin. Confirmer votre choix de dimensions avec OK.
Vous avez ainsi placé dans votre dessin le premier élément visible.
Placer des éléments de voie

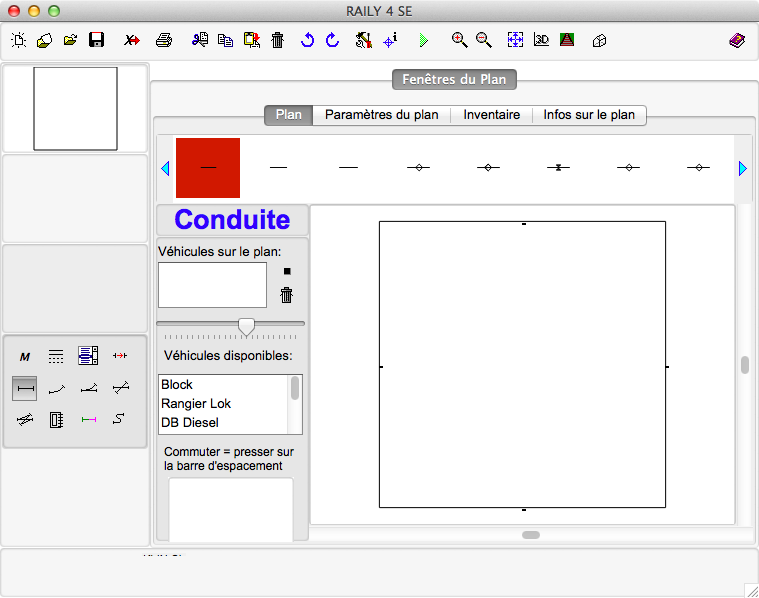

Votre plan devrait être affiché à peu près comme ci-dessous (l'affichage dépend de la taille de votre table et du module que vous avez choisi).
Raily offre diverses possibilités pour placer des éléments de voies.
-
Drag & Drop depuis la liste des éléments affichés
En faisant glisser l'élément souhaité depuis la liste.
Truc: si vous disposez d'une souris à trois touches, vous pouvez permuter le point de connexion du nouvel élément au moyen de la touche de droite de votre souris.
-
A l'aide des touches du clavier
-
A permet d'introduire un nouvel élément de voie.
-
S permet de permuter le point de connexion du nouvel élément.
-
Enter met en place l'élément courant
-
esc interrompt la mise en place
-
Quand une voie est active sur votre plan, le nouvel élément de voie sera raccordé à une extrêmité libre de la voie active. En pressant sur la touche A, le logiciel vous proposera alors de se connecter à l'extrêmité libre suivante.
-
Q et W vous permet de changer d'élément de voie au sein de la catégorie que vous avez préalablement choisie.
-
1-8 vous permet de choisir avec quelle catégorie d'éléments vous allez travailler. Ces catégories sont définies comme suit :
-
Droite
-
Courbe
-
Aiguillage
-
Croisement
-
TJD
-
Elément spécial
-
Elément de transition
-
Elément flexible
En cliquant sur Ajouter un élément ()
vous ajoutez à l'élément courant une nouvelle voie.
-
Si aucun élément de voie n'est actif sur votre plan, vous pouvez positionner cette nouvelle voie avec votre souris ou votre Trackpad. Avec la touche S vous pouvez choisir l'extrêmité libre de votre nouvel élément pour le connecter (Truc: aussi possible avec la touche de droite de votre souris à trois touches).
-
Si un élément de voie est actif (il est encadré de rouge) sur votre plan, le nouvel élément de voie sera connecté à une extrêmité libre de l'élément de voie actif. Avec la touche A, vous pouvez choisir à quelle extrêmité libre de l'élément actif vous allez vous connecter (Truc: la touche du milieu d'une souris à trois touches a la même fonction). Avec la touche S vous pouvez choisir l'extrêmité libre de votre nouvel élément pour le connecter (Truc: aussi possible avec la touche de droite de votre souris à trois touches).
