Einfügen - Spezialobjekt

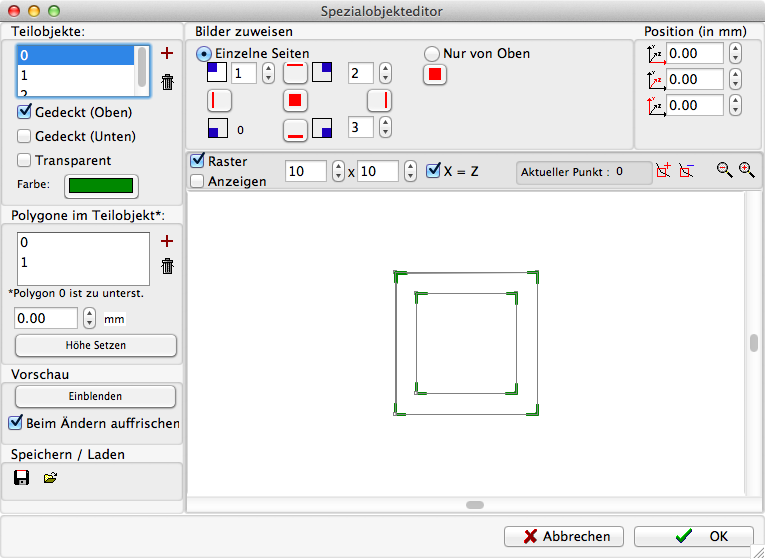

Mit dem Spezialobjekteditor können Elemente wie Berge, Lokomotiven und ähnliches erstellt werden. Sie planen in diesem Assistenten von oben, d. h. Sie definieren sogenannte Höhenlinien. Diese Höhenlinien können Sie genau wie die Polygone bearbeiten.
Im Feld Teilobjekte werden die einzelnen Teilobjekte definiert. D. h. Sie können verschiedene Teilobjekte verwenden um daraus ein ganzes 3D-Objekt zu gestalten. Die Bestandteile der einzelnen Teilobjekte (d. h. die Höhenlinien resp. Polygone) werden im Feld Polygone im Teilobjekt angezeigt und definiert. Jedes Teilobjekt besteht aus mindestens 2 Polygonen / "Höhenlinien". Sie können beliebig viele Höhenlinien hinzufügen. Die Polygone bestehen aus mindestens 3 Punkten. Die genaue Position eines Punktes können Sie im Feld Position in mm ablesen oder ändern. Unter anderem können Sie auch einzelne Punkte aus der Höhenlinie herausragen lassen.

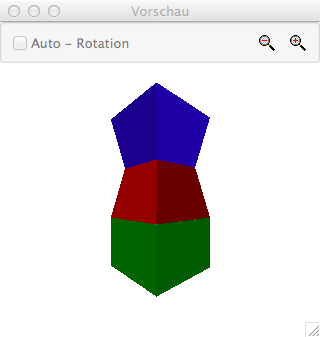

Der Knopf Vorschau
Sie können Bilder auf die Objekte projizieren lassen. Das Bild kann entweder Nur von Oben projiziert werden, dabei wird das Bild von Oben auf das ganze Objekt projiziert oder aber es können 5 Bilder für 4 Seiten und die obere Fläche verwendet werden. Wenn die Option Einzelne Seiten aktiviert ist, kann das aktive Teilobjekt in vier Sektoren aufgeteilt werden. Auf jeden von diesen Sektoren kann man anschliessend ein beliebiges Bild projizieren. Die Sektoren werden im Planfenster I durch grüne Photo-Ecken angezeigt. Bitte beginnen Sie mit der linken oberen Begrenzung und gehen dann im Uhrzeigersinn weiter. Die untere linke Ecke ist per Definition Position 0 (dies sollten Sie berücksichtigen, wenn Sie die Geometrie des Objekts erstellen).
